Автомобиль комбинированного тушения |
АКТ-6/1000-80/20
КамАЗ-53229
|
|

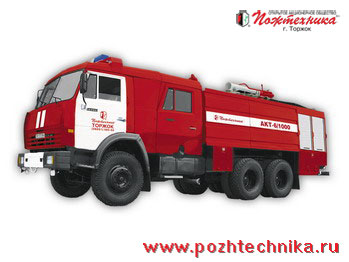

| Общий вид |
![](http://www.pozhtechnika.ru/pic/body_title_3.gif) |
|
Автомобиль комбинированного тушения пожарный АКТ-6,0/1000-80/20(53229) смонтирован на шасси КамАЗ-53229 с колесной формулой 6 х 4, оснащен пожарным центробежным насосом FP48/8-2Н фирмы «ЦИГЛЕР» и установкой порошкового тушения, предназначен для тушения пожаров в населенных пунктах и на промышленных объектах и служит для :
- доставки к месту пожара боевого расчета, пожарно-технического вооружения и запаса огнетушащих веществ;
- подачи в очаг воды из цистерны, гидранта, открытого водоема;
- подачи в очаг воздушно-механической пены с забором пенообразователя из штатного пенобака или постороннего резервуара;
- подачи в очаг огнетушащего порошка через рукавные катушки и лафетный ствол.
Автомобиль комбинированного тушения пожарный смонтирован на шасси КамАЗ-53229. На лонжеронах шасси установлены цистерна, пенобак, установка порошкового тушения, насосная установка. Перечисленные узлы крепятся на специальных рамах.
В кабине водителя установлен пневмоцилиндр выключения сцепления.
В отсеках кузова размещено пожарно-технические вооружение и элементы электрооборудования.
Автомобиль оборудован сигнальной акустической установкой.
Основная работа автомобиля заключается в том, чтобы с помощью имеющегося оборудования и принадлежностей подавать в очаг пожара воду или воздушно-механическую пену, огнетушащий порошок до полной ликвидации возгорания.
Привод пожарного насоса осуществляется от двигателя шасси через коробку отбора мощности и карданную передачу.
Первоначальное заполнение всасывающей линии и насоса при заборе воды из водоема осуществляется автоматической системой Трокомат пожарного насоса FP48/8-2Н.
Оборудование автомобиля пожарного позволяет производить следующие операции:
- подавать раствор пенообразователя из пенобака;
- подавать воду из цистерны, водоема, гидранта водопроводной сети;
- подавать в очаг пожара огнетушащий порошок через рукавные катушки и лафетный ствол.
Для обеспечения нормальной эксплуатации на автомобиле установлены контрольно-измерительные приборы и устройства.
|
| Основные технические характеристики |
![](http://www.pozhtechnika.ru/pic/body_title_3.gif) |
|
Шасси |
КамАЗ-53229 (6x4) |
Тип двигателя |
дизельный |
Мощность двигателя КВт, (л.с.) |
176,5 (240) |
Макс. скорость, км/ч |
80 |
Число мест для боевого расчета (включая место водителя), чел. |
7 |
Вместимость цистерны для воды, л |
6000 |
Количество/вместимость баков для пенообразователя, шт/л |
2/1000 |
Масса перевозимого огнетушащего порошка, кг |
1000 |
Тип насоса |
FP48/8-2H "ZIEGLER" |
Производительность насоса, л/с |
80 |
Напор, м |
100 |
Подача водяного ствола, л/с |
60 |
Количество/условный проход всасывающих патрубков, шт/мм |
2/100 |
Количество/условный проход напорных патрубков, шт/мм |
2/80 |
Расход порошкового ствола, кг/с |
20 |
Количество рукавных порошковых катушек, шт |
2 |
Длина рукава на катушке, м |
16/10 |
Условный проход рукава, мм |
25/32 |
Способ подачи порошка к стволам |
выдавливанием при помощи воздуха |
Длина/диаметр рукава на рукавной катушке для подачи порошка, м/мм |
25/32 |
Масса полная, кг |
24000 |
Габаритные размеры, мм |
8800x2500x3200 |
|
|
| Комплектация: |
![](http://www.pozhtechnika.ru/pic/body_title_3.gif) |
Наименование |
Количество |
Багор БПМ |
1
|
Боты диэлектрические |
3 пары
|
Веревка ВПС-30 |
1
|
Гидроэлеватор Г-600 |
1
|
Головка ГП 80х50 |
2
|
Головка ГП 80х70 |
2
|
Задержка рукавная |
6
|
Зажим ЗР-80 |
4
|
Ключ К-150 |
2
|
Ключ К-80 |
2
|
Ковер диэлектрический |
1
|
Колодка противооткатная |
2
|
Колонка КП |
1
|
Крюк для открывания крышек гидрантов |
1
|
Крюк КП |
1
|
Лестница Л-60 |
1
|
Лестница-палка ЛП |
1
|
Лестница-штурмовка ЛШ |
1
|
Лом ЛПЛ |
1
|
Лом ЛПТ |
1
|
Лопата ЛКО |
1
|
Мостки рукавные |
2
|
Направляющий трос звена ГДЗС-1 |
1
|
Ножовка столярная |
1
|
Огнетушитель ОП-3(з) |
1
|
Пеногенеоатор ГПС-600 |
2
|
Перчатки диэлектрические |
3 пары
|
Разветвление РТ-80 |
1
|
Рукав Ø32мм, L=4м |
1
|
Рукав Ø51мм, L=20м |
8
|
Рукав Ø77мм, L=20м |
4
|
Рукав Ø77мм, L=4м |
2
|
Рукав всасывающий Ø125мм, L=4м |
2
|
Рукав напорно-всасывающий Ø75мм, L=4м |
2
|
Связка звена ГДЗС-1 |
1
|
Сетка всасывающая СВ-125 с тросом L=12м |
1
|
Ствол РСК 3-70 |
1
|
Ствол РСК-50 |
2
|
Ствол РСП-70 |
1
|
Топор Т-А2 |
1
|
Фонарь ФОС-3 (с зарядным устройством) |
1
|
Фонарь ФПО (с зарядным устройством) |
3
|
|
Изготовитель оставляет за собой право вносить в модель конструктивные изменения, не влияющие на основные технические характеристики
|
|
