Автолестница пожарная |
АЛ-30/40
Урал-4320
|
|
| Общий вид |
 |
|
К управлению и техобслуживанию автолестницы пожарной АЛ-30 (Урал-4320-1912-41, 2 кабинная, насос ПН-40УВ) допускается только специально обученный персонал, хорошо изучивший, освоивший все правила обращения с автолестницей и безукоризненно выполняющий их.
Эксплуатация автолестницы лицам, не имеющим удостоверения, ЗАПРЕЩАЕТСЯ!
При работе аварийным приводом, в случае колебаний стрелы, движение прекратить до окончания колебаний.
Автолестница пожарная АЛ-30 предназначена для:
- доставки к месту проведения спасательных, противопожарных и аварийно-востановительных работ боевого расчета и необходимого пожарно-технического вооружения и оборудования на высоту до 30 метров;
- эвакуация людей с высоты до 30 метров по маршруту лестницы или при помощи эластичного спасательного рукава;
- подача огнетушащих веществ с вершины лестницы;
- использования в качестве грузоподъемного крана при сложенном комплекте колен.
Основные составные части автолестницы:
- шасси
- насосная установка
- силовая группа

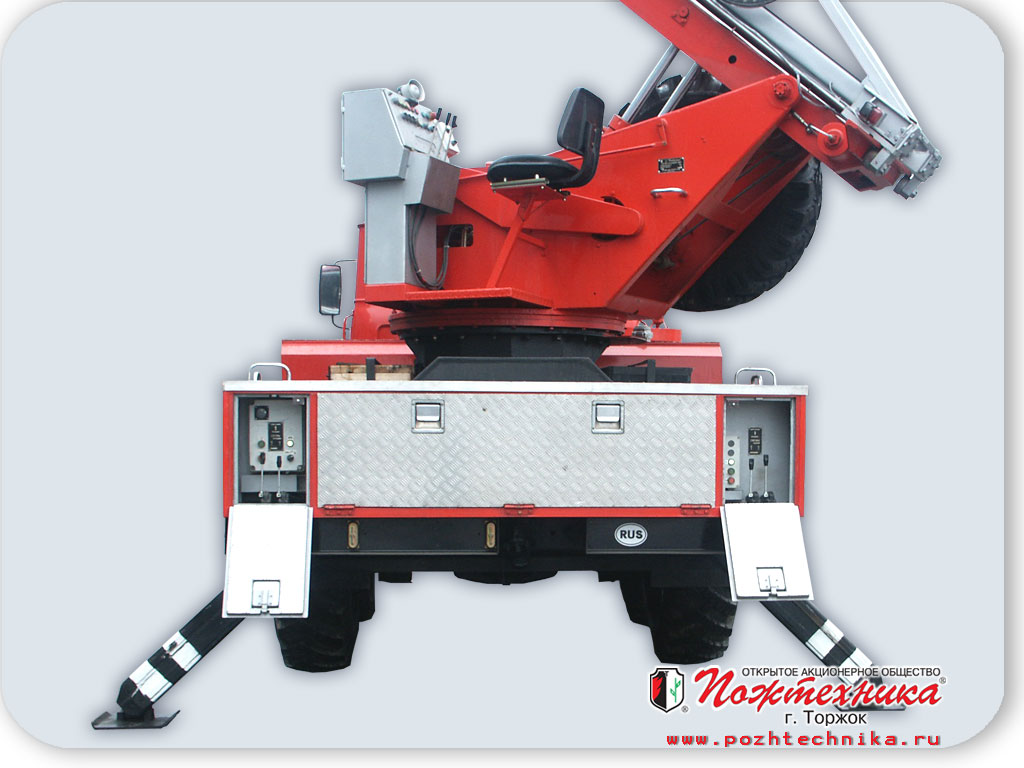

- основание опорное
- поворотное основание
- механизм выдвигания
- комплект колен
- пульт управления
- гидрооборудование
- электрооборудование
- платформа
- одиночный ЗИП
Установка насосная расположена в кабине боевого расчета и предназначена для подачи огнетушащего вещества через напорные рукава к водяному стволу или пеногенератору, установленному на вершине лестницы.
Забор воды в насос осуществляться от водоема, гидранта, либо от рядом стоящей автоцистерны.
Насосная установка состоит из пожарного насоса ПН-40УВ с пеносмесителем, всасывающего или напорных патрубков, контрольно-измерительных приборов и запорных винтелей.
Силовая группа предназначена для подачи рабочей жидкости от гидронасоса к дополнительным органам гидропривода автолестницы.
В состав силовой группы ходят:
- коробка отбора мощности (КОМ)
- гидронасос
- масляный бак
- фильтр
- ручной насос
- гидроаппаратура управления
- трубопроводы.
Пожарно-техническое вооружение размещено в отсеках платформы, оснащенных элементами крепления.
Электрооборудование автолестницы состоит из электрооборудования базового шасси и дополнительного электрооборудования, обусловленного специализацией данной модели.
Питание дополнительного электрооборудования осуществляется напряжением 24 В постоянного тока от бортовой сети шасси по однопроводной электрической схеме.
В состав электрооборудования автолестницы входят:
- пульт управления опорами
- щиток управления
- маяки
- фары (прожектора)
- соединительные ящики
- индуктивные датчики
- концевые выключатели
- переговорное устройство
- блок переключателей
- щиток контроля
Элементы электрооборудования соединены между собой проводами и кабелями.
Дополнительное электрооборудование автолестницы обеспечивает:
- контроль за включением и отключением "КОМ" гидронасоса и "ДОМ" водяного насоса, положением дверей отсеков в транспортном положение автолестницы;
- дистанционный пуск и остановка двигателя.
|
|
| Основные технические характеристики |
|
|
| Шасси |
Урал-4320 (6x6) |
| Тип Двигателя |
Дизельный |
| Мощность КВт, (л.с.) |
169 (230) |
| Максимальная скорость, км/ч |
80 |
| Число мест для боевого расчета |
6 |
| Высота подъема лестницы, м |
30 |
| Рабочий вылет вершины лестницы от оси вращения подъемно-поворотного устройства с максимальной нагрузкой на вершине, м |
16 |
| Максимальная рабочая нагрузка на вершину неприслоненной лестницы при максимальном вылете, кгс, не менее |
160 |
| Угол поворота стрелы вправо и влево, град |
не ограничен |
| Емкость пенобака |
300 |
| Расположение насоса |
в кабине боевого расчета |
| Тип насоса |
ПН-40УВ |
| Подача, л/с |
40 |
| Напор, м |
100 |
| Расход лафетного ствола, л/с |
20 |
| Рабочий диапазон подъема лестницы в вертикальной плоскости, град. |
от -4° до +75° |
| Грузоподъемность лестницы при использовании ее в качестве крана, кг |
1000 |
| Время маневров лестницы, с, при: | |
| подъеме от 0° до 75° |
25 |
| опускании от 75° до 0° |
25 |
| выдвигании на полную длину |
25 |
| сдвигании (полном) |
25 |
| повороте на 360° вправо и влево |
45 |
| Время установки на выносные опоры, с |
45 |
| Масса полная, кг |
13680 |
| Габаритные размеры, мм |
10150x2500x3400 |
|
|
|
| Комплектация: |
|
| Наименование |
Количество |
| Специальный инструмент и принадлежности, запасные чести к шасси |
1 к-т
|
| Анемометр ручной индуктивный |
1
|
| Колодка противооткатная |
2
|
| Веревка растяжная длиной 40 м с карабином |
2
|
| Веревка спасательная длинной 30 м в чехле |
1
|
| Огнетушитель порошковый ОП-5 (з) |
1
|
| Водосборник ВС-125У |
1
|
| Рукав спасательный секционный |
1
|
| Рукоятка для привода поворота |
1
|
| Рукоятка для ручного насоса |
1
|
| Аптечка для оснащения транспортных средств |
1
|
| Знак аварийной остановки |
1
|
| Гребенка |
1
|
| Подкладка |
4
|
| Головка соединительная ГП 70х50 |
2
|
| Головка соединительная ГП 80х50 |
2
|
| Головка соединительная ГП 80х70 |
2
|
| Генератор ГПС 600У |
2
|
| Задержка рукавная |
4
|
| Зажим рукавный |
4
|
| Ключ К-80 |
2
|
| Колонка пожарная КП |
1
|
| Комплект водительского инструмента |
1
|
| Комплект диэлектрический: |
|
| боты диэлектрические |
1 пара
|
| ковер диэлектрический |
1
|
| ножницы для резки электропроводов |
1
|
| перчатки диэлектрические |
1 пара
|
| Комплект одиночного ЗИП |
1
|
| Комплект средств индивидуальной защиты органов дыхания (СИЗОД) |
4
|
| Разветвление РТ-50 |
2
|
| Рукав КЩ д.32 мм, L= 4 м. |
1
|
| Рукав напорно-всасывающий д.75 мм, = 2 м |
8
|
| Рукав напорный д.51 мм, L = 20 м |
8
|
| Рукав напорный д.77 мм, L = 20 м |
4
|
| Рукав напорный д.77 мм, L = 4 м |
2
|
| Рукав для отвода выхлопных газов длиной 4 м с соединительной гайкой |
1
|
| Направляющий трос звена ГДЗС |
1
|
| Мосток рукавный |
2
|
| Полотно натяжное спасательное |
1
|
| Связка звена ГДЗС |
1
|
| Сетка всасывающая СВ-80 с тросом |
2
|
| Ствол РСК 3-70 |
1
|
| Ствол РСП-50 |
2
|
| Ствол РСП-70 |
1
|
| Ствол управляемый |
1
|
| Топор плотницкий |
1
|
| Фонарь ФОС |
1
|
| Фонарь ФПО |
3
|
| Лом ЛПЛ |
1
|
| Лом ЛПТ |
1
|
| Лопата штыковая |
1
|
|
|
Изготовитель оставляет за собой право вносить в модель конструктивные изменения, не влияющие на основные технические характеристики
|
|
|
