Автоцистерна пожарная |
АЦ-2,5-40
ЗИЛ-433362
|
|

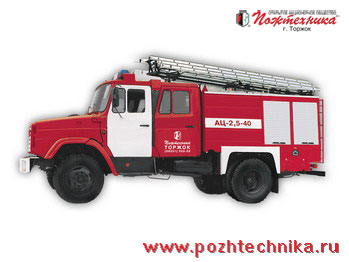

| Общий вид |
![](http://www.pozhtechnika.ru/pic/body_title_3.gif) |
|
Автоцистерна пожарная АЦ-2,5-40 (433362) на шасси семейства ЗИЛ, оснащенная насосом пожарным ПН-40 УВ предназначена для:
- тушения пожаров огнетушащими средствами;
- доставки к месту пожара боевого расчета, пожарно-технического вооружения и запаса огнетушащих веществ;
- подачи воды и воздушно-механической пены низкой и средней кратности через напорные рукава, ручные стволы и пеногенераторы при тушении очагов пожара.
Автоцистерна может использоваться как самостоятельная боевая единица с забором пенообразователя из пенобака или постороннего резервуара и забором воды из цистерны, из водоема или из водопроводной сети. Автоцистерна рассчитана на эксплуатацию в районах с умеренным климатом при температуре окружающего воздуха от минус 40 до плюс 40°С.
Автоцистерна состоит из следующих основных частей:
- шасси;
- кабины боевого расчета;
- насосной установки с приводом;
- цистерны для воды;
- пенобака;
- водопенных коммуникаций;
- системы управления;
- электрооборудования;
- комплекта пожарно-технического вооружения.
На доработанном шасси установлены: кабина боевого расчета, привод насоса, вакуумная система, цистерна для воды, бак для пенообразователя, насос и часть электрооборудования. В отсеках и кабине размещено пожарно-техническое вооружение и элементы электрооборудования.
Автоцистерна оборудована сигнально-громкоговорящей установкой "Смерч", либо другого типа подобного класса.
Привод пожарного насоса осуществляется от двигателя автомобиля через коробку отбора мощности и карданные валы.
Первоначальное заполнение всасывающей линии и насоса при заборе воды из водоема осуществляется вакуумной системой.
Автоцистерна может производить следующие операции:
- подавать воду для тушения пожара из своей цистерны через рукавные линии;
- подавать воду для тушения пожара из водоема или гидранта через рукавные линии;
- работать на перекачку с другими автоцистернами при значительном удалении места пожара от водоема;
- подавать воздушно-механическую пену для тушения пожара через рукавные линии. При подаче воздушно-механической пены пенообразователь в пеносместитель может подаваться из пенобака, цистерны или посторонней емкости, а вода забираться из цистерны, водоема, гидранта или другой автоцистерны.
Электрооборудование автоцистерны состоит из электрооборудования шасси и дополнительного электрооборудования.
Питание энергопотребителей автоцистерны осуществляется постоянным током напряжением 12В от бортовой сети шасси.
Пожарно-техническое вооружение на автоцистерне размещается на крышке кузова и в отсеках. ПТВ надежно закреплено специальными механизмами, зажимами и другими элементами крепления. Размещено ПТВ с учетом удобного доступа и быстрого съема.
|
| Основные технические характеристики |
![](http://www.pozhtechnika.ru/pic/body_title_3.gif) |
|
Шасси |
ЗИЛ-433362 (4x2) |
Тип двигателя |
карбюраторный |
Мощность двигателя КВт, (л.с.) |
110 (150) |
Максимальная скорость движения с полной нагрузкой, км/ч |
80 |
Число мест для боевого расчета (включая место водителя), чел. |
7 |
Вместимость цистерны для воды, л |
2500 |
Вместимость бака для пенообразователя, л |
170 |
Насос пожарный |
ПН-40УВ |
Расположение насоса |
заднее |
Производительность насоса в номинальном режиме, л.с |
40 |
Напор, создаваемый пожарным насосом в номинальном режиме, м |
100 |
Диаметр всасывающего патрубка, мм |
125 |
Диаметр/количество напорных патрубков, мм/шт. |
80/2 |
Масса полная, кг |
11000 |
Габаритные размеры, мм |
6900x2500x2950 |
| |
| Комплектация: |
![](http://www.pozhtechnika.ru/pic/body_title_3.gif) |
Наименование |
Количество |
Багор БМП |
1
|
Боты диэлектрические |
3
|
Веревка ВПС-30 |
1
|
Водосборник ВС-125 |
1
|
Гидроэлеватор Г-600 |
1
|
Головка ГП 70х50 |
2
|
Головка ГП 80х50 |
2
|
Задержка рукавная |
6
|
Зажим 80 |
4
|
Ключ К-150 |
2
|
Ключ К-80 |
2
|
Ковер диэлектрический |
1
|
Колодка противооткатная |
2
|
Колонка КП |
1
|
Ключ для открывания крышек гидрантов |
1
|
Ключ КП |
1
|
Лестница Л-60 |
1
|
Лестница ЛШ |
1
|
Лестница-палка ЛП |
1
|
Лом ЛПЛ |
1
|
Лом ЛПТ |
1
|
Лопатка ЛКО-3 |
1
|
Мостки рукавные |
2
|
Направляющий трос звена ГДЗС-1 |
1
|
Ножовка столярная |
1
|
Огнетушитель ОП-5 |
1
|
Пеногенератор ГПС-600 |
2
|
Перчатки диэлектрические |
3
|
Разветвление РТ-80 |
1
|
Рукав ?32, L=4 м |
1
|
Рукав ?51, L=20 м |
8
|
Рукав ?77, L=20м |
4
|
Рукав ?77, L=4 м |
2
|
Рукав всасывающий ?125, L=2м |
4
|
Рукав напорно-всасывающий ?75, L=2м |
4
|
Связка звена ГДЗС-1 |
1
|
Сетка всасывающая СВ-125 |
1
|
Ствол РСК 3-70 |
1
|
Ствол РСК-50 |
2
|
Ствол РСП-70 |
1
|
Топор-А2 |
1
|
Фонарь ФОС-3 с зарядным устройством |
1
|
Фонарь ФПС с зарядным устройством |
3
|
|
Изготовитель оставляет за собой право вносить в модель конструктивные изменения, не влияющие на основные технические характеристики
|
|
